| 产品特性：试压 | 往复单元：柱塞泵 | 品牌：其他 |
| 型号：齐全 | 材质：不锈钢 | 用途：试压泵 |

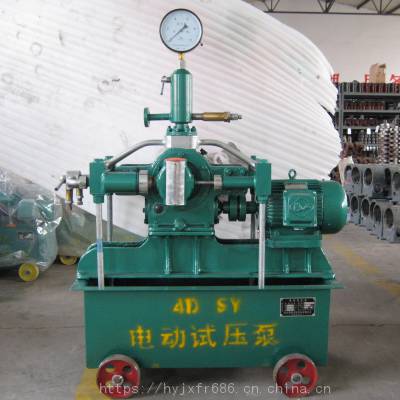

| 订货号：15373730509 | 货号：4D-SY | 驱动方式：电动 |
| 性能：高压 | 输送介质：清水泵 | 叶轮数目：单级 |
| 泵轴位置：卧式 | 叶轮结构：封闭式叶轮 | 叶轮吸入方式：双吸式 |
| 吸入口径：20-60mm | 排出口径：10-20mm | 重量：750kg |
| 电压：380V | 功率：齐全kw | 规格：齐全 |
| 是否跨境货源：否 |
计算机控制高压测试系统技术协议
滨州气动试压泵 胶管吐芯试压泵 打压机
一、设备的使用条件：
1、设备可在需方不必增加其它设施的情况下可正常安装使用；
2、环境温度：-5℃~42℃；
3、试验介质: 水或浓度较低的油类；
4、设计耐压:160MPa；
5、测试温度：常温；
6、压力测量精度：度为满量程千分之一；
7、本系统采用4MPa与160MPa两支精度为FS 0.1%的压力传感器；
8、本系统的整体控制精度为FS 0.3-0.5%；
9、电源：AC380/220V,50Hz；
10、相对空气湿度要求：≤70-90%。
本控制系统的主要功能参照试压泵国标文件非标制作。
其中参压泵执行标准：
JB/T9089-1999试压泵
JB/T53194电动试压泵 产品质量分等
GB-T9234-1997机动往复泵
G 7784-2006 机动往复泵试验方法
三、计算机控制高压测试系统的详细配置：
| 名称 | 明细项 | 数 量 | 单 位 | 备 注 | |
|
设 备 硬件系统 | 计 算 机 压 力 采 集 监控 系统
| 计算机 | 1 | 套 | 联想商用机 |
| 控制系统显示器 | 1 | 台 | 联想20宽屏液晶显示器 | ||
| 打印机 | 1 | 台 | 联想系列 | ||
| 监控系统显示器 | 1 | 台 | 联想20宽屏液晶显示器 | ||
| 硬盘录像机及高速摄像系统 数据线等 | 1 | 套 | 四路高清 远红外监控 | ||
| 压力传感器（高压） | 1 | 支 | 160MPa精度为0.1%FS | ||
| 压力传感器（低压） | 1 | 支 | 4MPa精度为0.1%FS | ||
| 试压泵控制系统 | 1 | 套 | 试压泵控制器核心 | ||
| 7.5KW变频器 | 1 | 只 | 7.5KW控制4KW变频电机 | ||
| 双屏计算机操作台（碳钢喷塑） | 1 | 台 | 江苏普航 | ||
| 3DSY160-4型电动试压泵 | 1 | 台 | 江苏普航 | ||
| 160MPa高压气控泄压阀及高压过滤器 | 1 | 套 | 试压泵远程压力卸放 | ||
| 高压阀门管汇配电控制系统设备相关配件 | 1 | 套 | 根据设备实际应用定制 | ||
| 软 件 | 计算机数据 采集控制软件 | 1 | 套 | 江苏普航 专用计算机采集试压软件 | |
